一、設計概述

我公司WDR0.7-1.0電加熱蒸汽鍋爐的設計，依據以下相關規定：

   1）TSG G0001-2012《鍋爐**技術監察規程》；

   2）JB/T10393-2002《電加熱鍋爐技術條件》；

   3）TSG G0002-2010《鍋爐節能技術監督管理規程》（含第1號修改單）；

   4）GB50056-1993《電氣設備電力裝置設計規范》；

   5）GB50254-2014《電氣裝置安裝工程 低壓電器施工及驗收規范》；

   6）GB50149-2010《電氣裝置安裝工程 母線裝置施工及驗收規范》；

   7）GB50169-2006《電氣裝置安裝工程 接地裝置施工及驗收規范》；

   8）GB50171-2012《電氣裝置安裝工程  盤、柜及二次回路及驗收規范》

   9）GB50255-2014《電氣裝置安裝工程  電力變流設備施工及驗收規范》

   10）NB/T47055-2017《鍋爐涂裝和包裝通用技術條件》；

   11）NB/T 47034-2013《工業鍋爐技術條件》；

   12）GB50273-2009《鍋爐安裝工程施工及驗收規范》；

13）GB/T16508.1～ GB/T16508.8-2013《鍋殼鍋爐》；

   14）GB/T1576-2008《工業鍋爐水質》等。

本產品的設計完全遵守TSG G0001-2012《鍋爐**技術監察規程》及JB/T10393-2002《電加熱鍋爐技術條件》之規定。

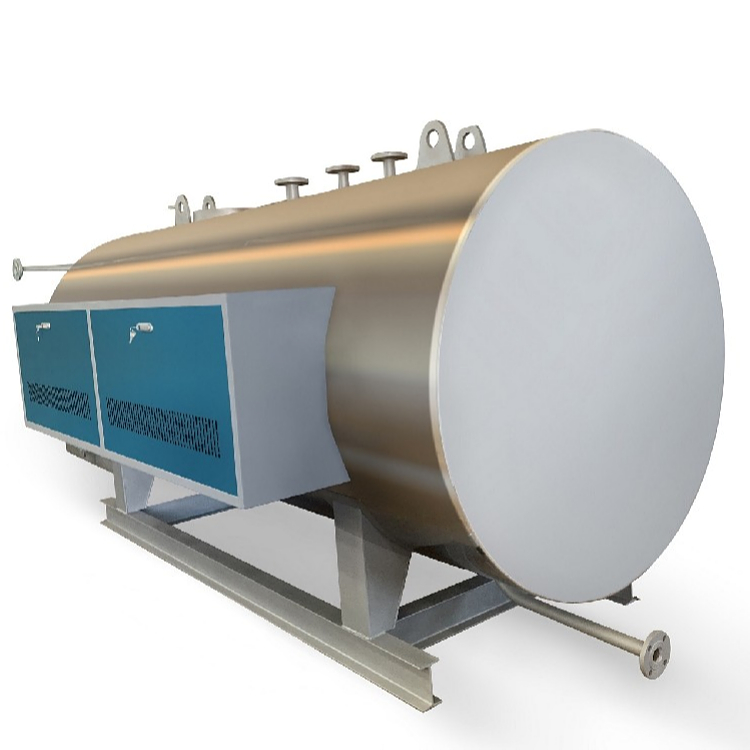

本鍋爐型號為WDR0.7-1.0，是一種臥式電加熱蒸汽鍋爐，筒體的內部布置有電加熱管，結構簡單便于保養與維修。

本鍋爐主要為采暖供熱、食品加工、紡織服裝、種植養殖、醫療衛生等行業所使用。

二、鍋爐主要規范及設計參數

１．額定蒸發量           0.7t/h

２．額定蒸汽壓力         1.0 MPa

３．額定蒸汽溫度         184 ℃

４．給水溫度             20 ℃

５．設計效率             98.6 ％

６．加熱管組輸入電功率   500KW

７．**大耗電功率         500KW

8.鍋爐工況范圍          80～100%

9．鍋爐大件運輸尺寸    3250mm×1730mm×1806mm

三、產品結構簡介

1、本鍋爐加熱器采用直接式加熱管，其特點：

①加熱管直接與水接觸，傳熱面積提高，改善熱工性能，保證產品出力。

②加熱管機械性能增強，結構緊湊，體積小。檢修、更換、安裝極為方便。

③加熱管采用不銹鋼制造，****，使用壽命長。

2、由于鍋爐采用電加熱，只有鍋爐體表散熱損失，熱效率高達97％以上，**實現零污染。

3、加熱均勻、穩定，蒸發面積大。

4、除常規的壓力控制，還裝有自動排污系統，**的程序控制，自動連鎖、自動報警，實現全自動控制，加熱器分級啟動和停止，減輕對電網的沖擊，具有過熱、過壓、缺水、短路、缺相、漏電等自動保護功能，****，操作簡便。

5、本鍋爐所配備的水位控制器具有自動控制給水及水位報警和連鎖功能。當水位低于低水位控制點時，自動啟動給水泵向鍋爐給水；當水位低于**低水位控制點時，自動報警并切斷加熱元件，需人工復位。當水位高于**高水位控制點時，自動報警并切斷加熱元件，需人工復位。

四、**附件配置說明

為了保證蒸汽鍋爐**經濟運行，保護人身**，**附件均嚴格按照TSG G0001-2012《鍋爐**技術監察規程》選取。

1、**閥型號為A48Y-1.6C，壓力等級0.7～1.0MPa，整定壓力為1.0MPa，公稱通徑DN40，流道直徑Φ25。

2、壓力表根據工作壓力選用，表盤量程為0～1.6MPa，表盤公稱直徑為Φ150，精確度不低于1.6級。

五、電氣**說明

檢測和控制儀表配置按TSG G0001-2012《鍋爐**技術監察規程》要求，該鍋爐配有水位計、水位報警控制器、壓力控制器，具有高、低水位報警和低水位聯鎖保護作用；該鍋爐配有壓力控制器，具有超壓報警和超壓聯鎖保作用。

該鍋爐配有電壓表、電流表（有功電能表）。電熱元件設置分組投入運行和分組退出運行的自動控制裝置。

該鍋爐配有負荷自動調節裝置。當鍋爐蒸汽壓力超過或低于設定值時，控制裝置能使鍋爐輸出功率自動減少或增加。
