一、設計概述
我公司LDR0.3-0.7電加熱蒸汽鍋爐的設計，依據以下相關規定：
1）TSG G0001-2012《鍋爐**技術監察規程》；
2）JB/T10393-2002《電加熱鍋爐技術條件》；
3）TSG G0002-2010《鍋爐節能技術監督管理規程》（含第1號修改單）；
4）GB50056-1993《電氣設備電力裝置設計規范》；
5）GB50254-2014《電氣裝置安裝工程 低壓電器施工及驗收規范》；
6）GB50149-2010《電氣裝置安裝工程 母線裝置施工及驗收規范》；
7）GB50169-2006《電氣裝置安裝工程 接地裝置施工及驗收規范》；
8）GB50171-2012《電氣裝置安裝工程 盤、柜及二次回路及驗收規范》
9）GB50255-2014《電氣裝置安裝工程 電力變流設備施工及驗收規范》
10）NB/T47055-2017《鍋爐涂裝和包裝通用技術條件》；
11）NB/T 47034-2013《工業鍋爐技術條件》；
12）GB50273-2009《鍋爐安裝工程施工及驗收規范》；
13）GB/T16508.1～ GB/T16508.8-2013《鍋殼鍋爐》；
14）GB/T1576-2008《工業鍋爐水質》等。
二、鍋爐結構敘述
本產品的設計、制造、檢驗及驗收完全遵守TSG G0001-2012《鍋爐**技術監察規程》和TSG G0002-2010《鍋爐節能技術監督管理規程》（含第1號修改單）等標準的有關規定。

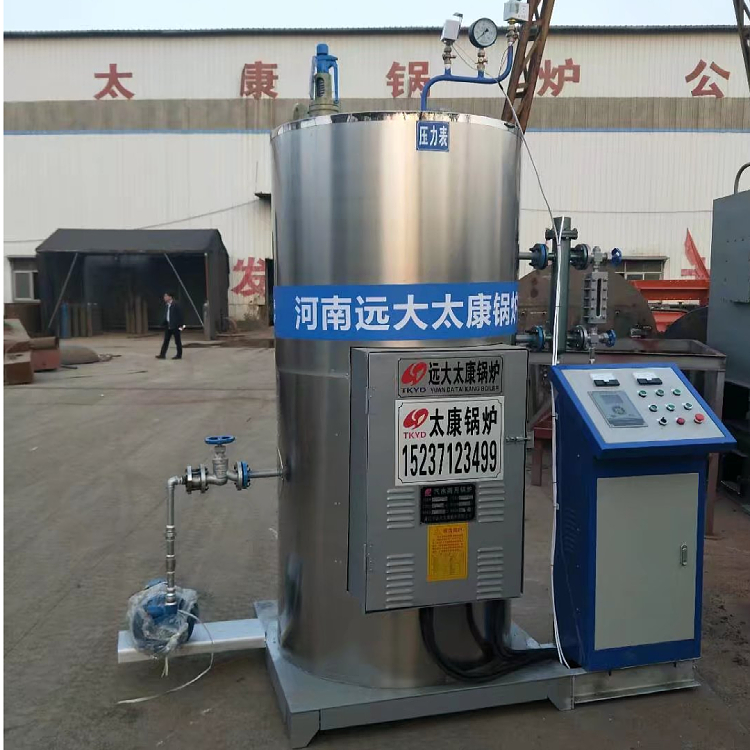

本鍋爐型號為LDR0.3-0.7，是一種全自動立式電加熱鍋殼鍋爐。鍋爐配備有完善的全自動控制裝置和**保護裝置；水位顯示、超壓報警及聯鎖保護裝置、高低水位報警及低水位聯鎖保護裝置，保證鍋爐的**運行。
該鍋爐由本體、包裝及保溫、儀表閥門及附件、電控系統等部分組成。
鍋爐本體在總體結構上采用立式布置，鍋筒由φ800×6的筒體和φ800×6的封頭組焊而成。筒體上布置有8組電加熱管座。
管座箱體采用整體式，箱體上有分組成幾個小箱門，該形式整體性好，美觀、大方，檢修時開啟也很輕便。
三 、技術參數
1 額定蒸發量 0.3 t/h
2 額定蒸汽壓力 0.7 MPa
3 額定蒸汽溫度 170 ℃
4 給水溫度 20 ℃
5 設計燃料 電
6 電熱管功率： 240 KW
7 設計效率 98 %
8、額定工況范圍 80-100%
9、總耗電功率 240.75KW
10 電源 380V/50Hz
11、本體鋼耗量： 398.05Kg
12 外型尺寸(長×寬×高) 1071×1022×2529mm
四、結構、性能、特點
1、本鍋爐加熱器采用直接式加熱管，其特點：
①加熱管直接與水接觸，傳熱面積提高，改善熱工性能，保證產品出力。
②加熱管機械性能增強，結構緊湊，體積小。檢修、更換、安裝極為方便。
③加熱管采用不銹鋼制造，****，使用壽命長。
2、由于鍋爐采用電加熱，只有鍋爐體表散熱損失，熱效率高達97％以上，**實現零污染。
3、加熱均勻、穩定，蒸發面積大。
4、除常規的壓力控制，還裝有自動排污系統，**的程序控制，自動連鎖、自動報警，實現全自動控制，加熱器分級啟動和停止，減輕對電網的沖擊，具有過熱、過壓、缺水、短路、缺相、漏電等自動保護功能，****，操作簡便。
5、本鍋爐所配備的水位控制器具有自動控制給水及水位報警和連鎖功能。當水位低于低水位控制點時，自動啟動給水泵向鍋爐給水；當水位低于**低水位控制點時，自動報警并切斷加熱元件，需人工復位。當水位高于**高水位控制點時，自動報警并切斷加熱元件，需人工復位。
五、**附件配置說明
為了保證蒸汽鍋爐**經濟運行，保護人身**，**附件均嚴格按照TSG G0001-2012《鍋爐**技術監察規程》選取。
1、**閥型號為A48Y-1.6C，壓力等級0.7～1.0MPa，整定壓力為0.73MPa，公稱通徑DN40，流道直徑Φ25。
2、壓力表根據工作壓力選用，表盤量程為0～1.6MPa，表盤公稱直徑為Φ150，精確度不低于1.6級。
輔 機 參 數 | |||
給水泵 | 電加熱管 | ||
型號 | 1.5W-80 | 型號 | GVSI-380/5 |
流量 | 1.25 m3/h | 單組電功率 | 30KW |
揚程 | 80m | 數量 | 8組 |
電機功率 | 0.75KW | 總功率 | 240KW |
六、檢測和控制配置及功能說明：
檢測和控制儀表配置按TSG G0001-2012《鍋爐**技術監察規程》要求，該鍋爐配有水位計、水位報警控制器、壓力控制器，具有高、低水位報警和低水位聯鎖保護作用；該鍋爐配有壓力控制器，具有超壓報警和超壓聯鎖保作用。
該鍋爐配有電壓表、電流表（有功電能表）。電熱元件設置分組投入運行和分組退出運行的自動控制裝置。
該鍋爐配有負荷自動調節裝置。當鍋爐蒸汽壓力超過或低于設定值時，控制裝置能使鍋爐輸出功率自動減少或增加。
電加熱蒸汽鍋爐參數表 | ||
型號 | LDR0.3-0.7 | |
額定功率 | 240kw | |
額定蒸發量 | 300kg/h | |
水容積 | 0.75㎡ | |
額定蒸汽壓力 | 0.7Mpa | |
額定蒸汽溫度 | 170°C | |
設計能源 | 1KW·h=3.6×10^6J | |
能源消耗量 | 30-240KW/h（**小工況/**大工況） | |
電器保護等級 | 33 IP | |
供電電壓/頻率 | 380V/50Hz | |
設計熱效率 | 98% | |
加熱組 | 8組 | |
單組功率 | 30kw | |
排污口 | DN32 | |
蒸汽出口 | DN32 | |
進水口徑 | DN25 | |
重量(空載) | 0.85t | |
鍋爐外形尺寸（長X寬X高） | 1071 X 1022 X 2529mm | |
水質要求 | 應符合GB/T576-2008《蒸汽鍋爐及蒸發器設備水質》中的要求。 | |
配套給水泵規范 | ||
型號 | 1.5W-80 | |
流量 | 1.25 m3/h | |
揚程 | 80m | |
電機功率 | 0.75KW | |
轉速 | 2850r/min | |
