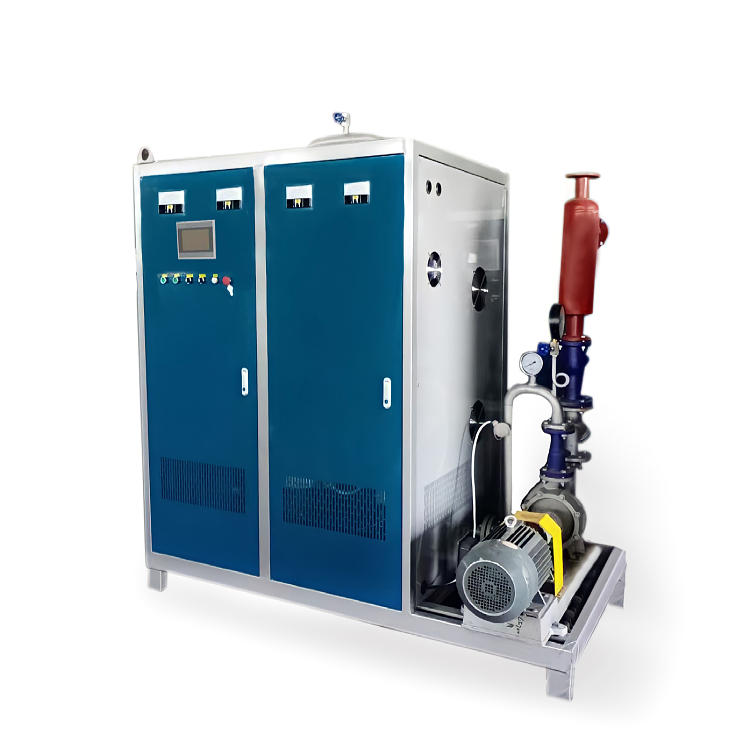

YDC-320型有機熱載體鍋爐

產品設計說明書

一、主要設計依據

1、本鍋爐的設計、制造、驗收、安裝和使用應符合下列標準要求：

   1）TSG G0001-2012《鍋爐**技術監察規程》（含1號修改單）；

   2）GB/T16507.1 ～16507.8-2013《水管鍋爐》；

   3）GB50169-1993《電氣裝置安裝工程 接地裝置施工及驗收規范》；

   4）GB50056-1993《電氣設備電力裝置設計規范》；

   5）GB50254-1996《電氣裝置安裝工程 低壓電器施工及驗收規范》；

   6）GBJ 149-1990《電氣裝置安裝工程 母線裝置施工及驗收規范》；

   7）NB/T47034-2013《工業鍋爐技術條件》；

   8）GB/T17410-2008《有機熱載體爐》；

   9)NB/T47055-2017《鍋爐涂裝和包裝通用技術條件》；

  10）GB24747-2009《有機熱載體**技術條件》。

2、電磁加熱鍋爐的圓繞組線制造、驗收、安裝及使用應符合以下標準規定：

   1）GB/T3953-2009《電圓工銅線》；

   2）GB/T6109.10-2008 《漆包圓繞組線 第10部分：155級直焊聚氨酯漆包銅圓線》；

   3）GB/T4074.1∽4704.8-2009《繞組線試驗方法》。

二、主要技術參數

1、額定熱功率：       320 KW

2、額定工作壓力：     1.0Mpa

3、設計計算壓力：     1.3Mpa

4、介質**高使用溫度： 340℃

5、額定出口油溫度：   300℃

6、額定進口油溫度：   280℃

7、總燃料消耗量:      320KW/h

8、本體油容積:        0.256m³

9、設計熱效率:        98.1%

10、試驗壓力：        1.5Mpa

11、燃燒方式：        電磁加熱

12、鍋爐主體安裝后外型尺寸：  2480×1340×2450mm

14、鍋爐**穩定運行的工況范圍：   80%～100%額定熱負荷

三、結構特性

 1、 DC系列電磁有機熱載體鍋爐是一種新型環保的熱能轉換設備。電磁加熱的原理是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時，容器表面即切割交變磁力線而在容器底部金屬部分產生交變的電流（即渦流），渦流使容器底部的鐵原子高速無規則運動，原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。因為是鐵制容器自身發熱，所以熱轉化率特別高，**高可達到98%。

以有機熱載體作為傳熱介質，通過防爆高溫油泵將熱載體在系統中進行強制性循環，使其被周而復始的加熱，從而達到滿足需熱設備連續獲得所需熱能的目的；并可滿足生產流程中設定的工藝溫度以及高精度控溫的要求。

通常電磁導熱油加熱機組由主機（加熱體、防爆高溫油泵及過濾器）、高位槽、控制柜、管路等作為一整套設備與用熱設備共同組裝形成強制性液相循環的加熱系統

四、 管子流速的確定

GB/T17410-2008《有機熱載體爐》中推薦流速：

輻射段，V1＞2m/s；   對流段，V2＞1.5  m/s

所用有機熱載體**高允許液膜溫度t_fpermit=370℃。

五、輔機選用

六、**控制

**附件及**保護裝置

 a）超溫報警控制：進出口油溫顯示熱電偶XMT-122；根據設定值控制有機熱載體爐燃燒，加熱爐進出口油溫超過**高給定值，控制柜報警，同時聯鎖有機熱載體爐的停止加熱體供電。

b）差壓報警控制：差壓報警裝置XMT-2002；加熱爐進出口油的差壓低于給定值，控制柜報警，同時聯鎖有機熱載體爐的加熱體供電。

c）出口超壓報警控制：電接點壓力表YX-150。

加熱爐出口油的壓力大于壓力表給定值，控制柜報警，同時聯鎖有機熱載體爐的風機停止工作。

d）出口溫度控制與燃燒系統聯鎖，溫度降低，電流加大，溫度升高，電流減小。

e）流量控制：流量增大，電流加大，流量減小，電流減小。流量低于設定值時，同時聯鎖有機熱載體爐停止工作。

g)當鍋爐系統內有機熱載體總注入量大于5m3時，按照TSG G0001-2012《鍋爐**技術監察規程》11.3.6.2-11.3.6.6的要求裝設**保護裝置。
