一. 燃氣真空熱水鍋爐工作原理:
二. 1.1.真空熱水鍋爐是利用熱媒水的相變進行熱交換過程的熱傳遞設備。燃料燃燒釋放出的熱量被熱媒水吸收，當溫度上升**某真空狀態下的飽和溫度時，蒸發成飽和蒸汽完成**次相變過程。產生的凝結水流進蒸發室繼續吸熱而完成相變循環。
1.2.真空熱水鍋爐的下部結構由燃燒室和傳熱管束組成。上部為真空室。
1.3.真空室內部插入了U型管式熱交換器，真空室外部連接抽氣單元，使真空室始終保持穩定的真空度，并將真空室內不凝結氣體抽出，提高U型熱交換器的換熱效率。
二. 燃氣真空熱水鍋爐性能特點：
2.1.**節能：采用**真空熱水鍋爐技術，鍋爐在真空狀態下運行，沸點低，利用汽化潛熱進行凝結換熱，有效地提高了熱效率。
2.2.換熱性能好：采用三回程設計，在鍋爐尾部煙程安裝余熱回收裝置，充分提高了能源利用率，鍋爐的熱效率高達98%。
2.3.機組負壓運行：****機組真空運行，熱媒始終處于真空狀態，不存在膨脹、爆炸的危險。爐體內儲有足量的熱媒水，**沒有干燒的危險。設置了多重自動保護裝置，具有其它鍋爐無法比擬的**性。
2.4.無腐蝕、不結垢，使用壽命長：熱交換器采用不銹鋼材質，使一次性注入的熱媒在封閉狀態下運行。不銹鋼材質在高溫下無腐蝕且不易結垢，使其使用壽命比普通鍋爐延長近二倍，可長達20年之久。
2.5.機型豐富：機型分別有立式、臥式、燃油、燃氣、水管、煙管多種機型，可供自由選擇。
熱交換器與集箱分離。采暖水、潔凈熱水的負荷可根據需要隨時切換，完全可滿足用戶使用中對采暖水和清潔熱水的不同要求，確保潔凈熱水清潔穩定。
2.6.體積小、安裝簡便：模塊化設計，高性能換熱組件，機組體積小，使產品易于運輸、安裝。在小空間內，多臺機組可并聯使用。
2.7.與眾不同的環保功能：采用高性能燃燒器，回焰式結構設計，燃料燃燒充分，各項環保指標達到**旅游區排放標準。
2.8.常壓狀態下運行，免除了繁雜的報批手續：機組處于真空狀態下運行，免除了承壓設備類的安裝檢驗報批。無需年審，操作工無需持證。
2.9.智能控制:觸摸屏顯示，虛擬按鍵、中文及圖形顯示系統工況。在線操作狀態下故障自動診斷，全自動運行加手動操作可一用一備，實現人機對話。
三. 燃氣真空熱水鍋爐特性:
3.1. 全濕背設計，所有高、低溫煙氣都被爐水所包圍，既增加受熱面，又避免了鍋爐回燃室長期受高溫煙氣的沖刷而損壞的事故，確保鍋爐****運行，延長鍋爐使用壽命。
3.2.獨特的大空間燃燒室設計，增大了爐膛輻射受熱面積，降低鍋爐NOX排放。鍋爐前、后煙室均為全開式結構，使鍋爐檢修極為方便。
3.3.在鍋爐結構上采用了全部水包火形式，使前后煙箱、煙氣轉彎均在水側內，充分利用了煙箱受熱面。杜絕了其它類型鍋爐煙箱散熱缺陷，提高了熱利用率，在無外掛節能器的情況下，排煙溫度與出水溫度相同。
3.4.鍋爐前后煙箱蓋采用雙密封結構，便于維護，鍋爐密封性能隨時調節，**不漏煙。
3.5.該真空鍋爐，采用技術性能良好的全自動燃燒器作為主要燃燒設備，該燃燒器的燃燒程序由較**的燃燒程序控制器控制，能實現鍋爐正常燃燒所必需的各種功能，能在正常狀態、事故狀態及非常情況下，自動實施保護性停爐，配以相應的溫度控制器、溫度調節器，實現高低水溫指示、超溫指示、調節，保證水溫在正常范圍內波動。

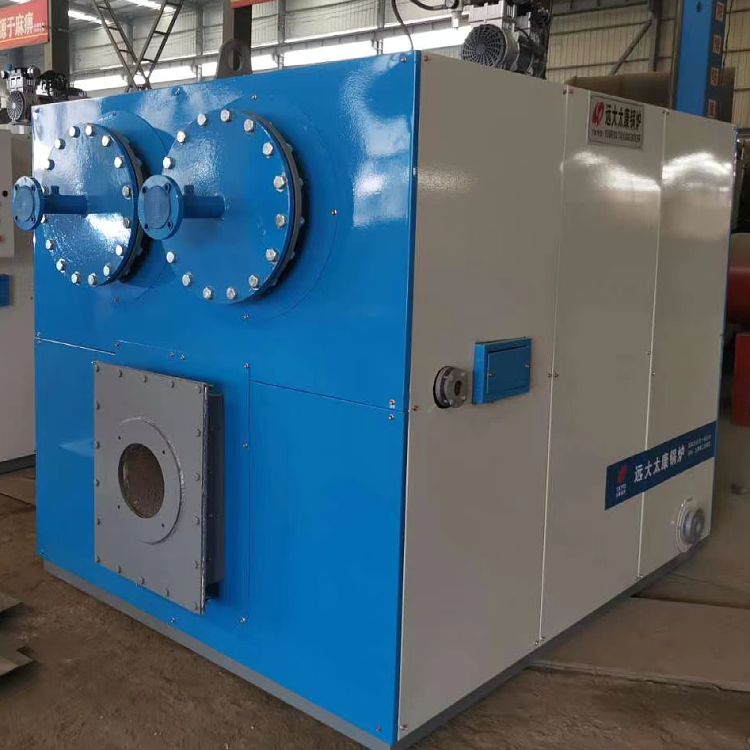

燃氣真空熱水鍋爐ZK-WNS0.24-1.0-75/50-Y(Q)技術參數
序號 | 名稱 | 代號 | 單位 | 數值 |
1 | 額定熱功率 | Q | MW | 0.24 |
2 | 本體額定工作壓力 | PE | MPa | -0.02 |
3 | 二次水額定工作壓力 | PE | MPa | 1.0 |
4 | 進水溫度 | T | ℃ | 50 |
5 | 出水溫度 | T | ℃ | 75 |
6 | 本體水容積 | VL | m3 | 0.545 |
7 | 鍋爐換熱面積 | F | ㎡ | 8.59 |
8 | 換熱器換熱面積 | F1 | ㎡ | 9 |
10 | 換熱器壓降 | △P | Kpa | 10.8 |
11 | 設計熱效率 | 燃油 | % | 97.64 |
12 | 燃氣 | 97.35 | ||
13 | 燃料耗量 | 燃油 | Kg/h | 20.25 |
燃氣 | Nm/h | 25.01 | ||
14 | 設備尺寸 | Mm | 1800*1198*1803 | |
16 | 煙囪規格 | Mm | 219*6000 | |
