1.1食用油加熱器主體：食用油加熱器主體是整個循環系統的主機部分，熱載體(食用油)由此獲得熱能；
1.2.熱油循環泵：循環泵是熱載體(食用油)循環的動力，要求每臺加熱爐配置兩臺泵，其中一臺為備用；
1.3.膨脹槽（高位槽）
膨脹槽用作熱載體(食用油)因溫度變化而產生體積變化的補償,用于系統脫水排汽,因此膨脹槽應設置在比系統其它設備或管道高出1.5-2M標高處,正常工作時應保持高液位狀態,當突然停電或泵發生故障而需緊急停爐時,可將冷油置換閥打開,此時高位槽的冷油利用其位能流經爐管而入貯油槽,從而防止爐管內熱載體(食用油)超溫過熱。
1.4.貯油槽（低位槽）
貯油槽主要用來貯存高位槽、爐管及系統排出的熱載體(食用油)，工作時應處于低液位狀態，隨時準備接受外來有機熱載體(食用油)。排氣口應接****區且不得設置閥門。
1.5.注油泵（齒輪泵）
用來向系統補充或抽出熱載體(食用油)。泵體上箭頭方向是主軸轉方向，也是介質的流動方向。
1.6.濾油器（Y型濾油器）
進循環泵前管線上必須設置熱載體(食用油)濾油器，此濾油器由我廠專門設計和配套。Y型濾油器是由濾網組成，用于濾除系統中機械雜質及懸浮在熱載體(食用油)中的碳粒和高聚合物，起到保護熱油循環泵的作用。
1.7.油汽分離器：
油汽分離器用來分離并排除供熱系統中的空氣、水蒸汽及其它氣體，從而確保熱載體(食用油)在液相無氣水的狀態下穩定運行。
1.8.熱載體(食用油)
熱載體(食用油)是一種可攜帶熱量液體工質，多呈淡黃色或褐色的油狀液體，大都是**無味的，熱載體(食用油)具有較高的沸點，可以在很低的飽和壓力下被加熱到較高的工作溫度，并有較好的熱穩定性。一般不腐蝕金屬設備，粘度不大，泵送性能好，已被廣泛用作傳熱媒。

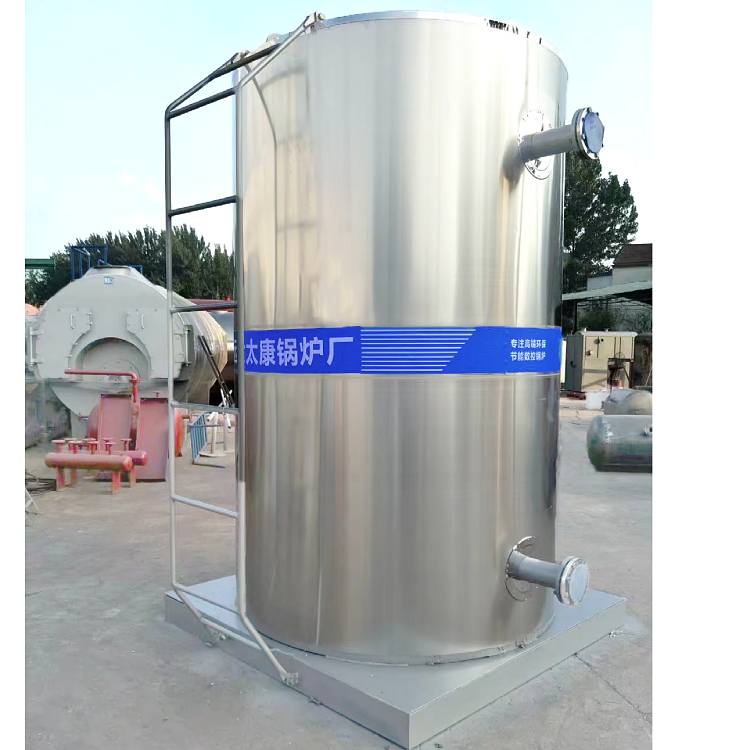

熱載體(食用油)加熱器為全自動立式整裝直立設備，采用全自動控制，具有自動化程度高等特點。具有超壓過流短路漏電缺相自動保護功能。
該熱載體(食用油)加熱器由較**的程序控制器控制，能實現正常加熱所必需的各種功能，能在正常狀態、事故狀態及非常情況下，自動實施保護性報警，配以相應的液位控制器、壓力控制器、溫度控制器，實現壓力指示，保證設備工作壓力在設定范圍內波動。
100萬大卡燃氣不銹鋼加熱器技術參數 | |
導熱油供熱量 | 1200kw（100萬大卡） |
鍋爐工作壓力 | 1.0MPa |
額定出口油溫 | 310℃ |
額定回油溫度 | 290℃ |
循環油流量 | 70.27m3/h |
排煙溫度 | 189.398℃ |
燃燒方式 | 室燃 |
本體儲油量 | 0.79m3 |
導熱油計算阻力 | 131264Pa |
本體鋼耗量 | 2.94742T |
設計計算壓力 | 1.3MPa |
試驗壓力 | 1.5MPa |
輻射受熱面 | 9.706m2 |
對流受熱面 | 52.769m2 |
煙囪尺寸 | DN400 |
熱載體鍋爐**高阻力 | 設定≤140000Pa |
天然氣消耗量 | 147.24NM3/h |
天然氣值 | ≥35438KJ/NMm3 |
導熱油運輸外形尺寸L*W*H:4244*1950*2465mm | |
